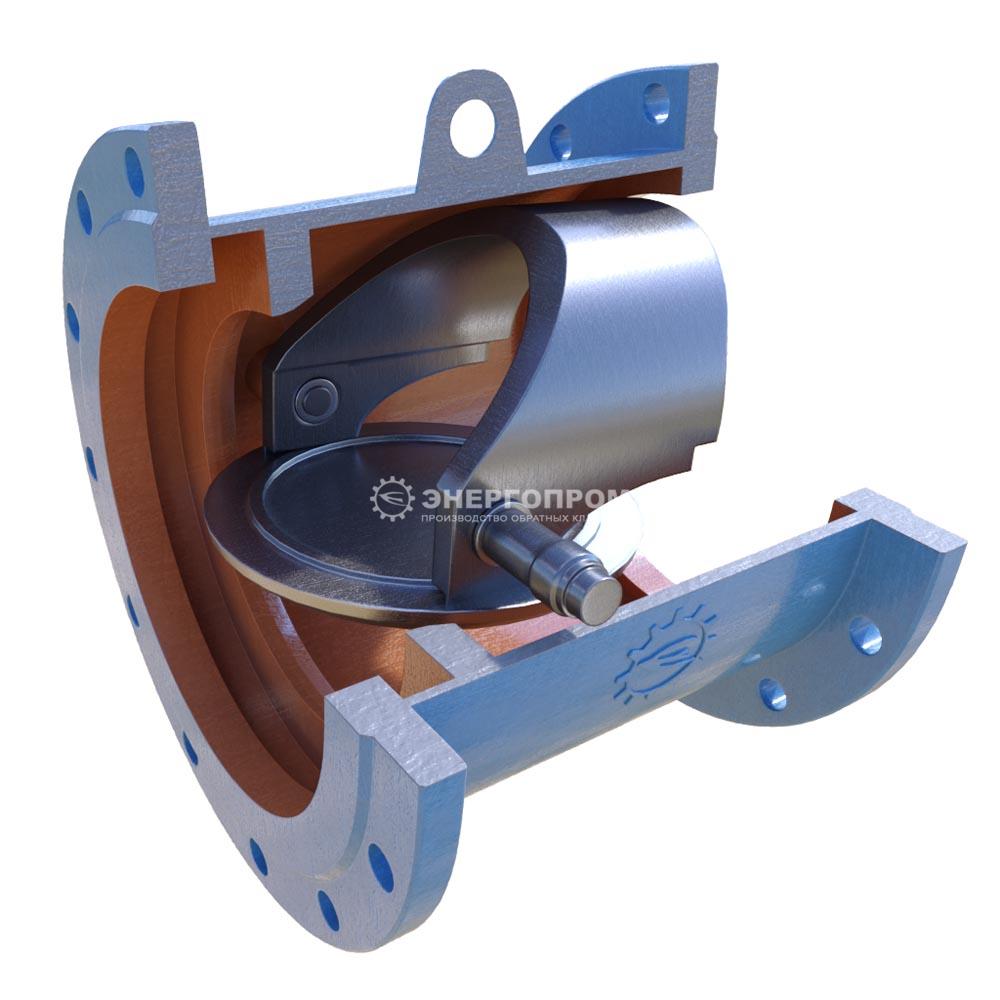

Затвор (клапан) обратный поворотный безударного типа 19с20нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.
Затвор (клапан) обратный поворотный соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».
Затворы (клапаны) обратные поворотные устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Изготовление и поставка ТУ3742-002-12005818-2013
Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016
Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018
Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика
| Наименование параметра | Значение | ||
| Таблица фигуры | 19с20нж | 19лс20нж | 19нж20нж |
| Номинальный диаметр, Ду | 150, 200, 250, 300, 400, 500, 600, 700, 800, 1000, 1200 | ||
| Рабочее давление, Ру МПа (кгс/см2) | 1,0(10); 1,6(16); 2,5(25); 4,0(40) | ||
| Присоединение к трубопроводу | Фланцевое по ГОСТ 33259-2015 | ||
|
Рабочая среда |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | ||
| Климатическое исполнение по ГОСТ 15150–69 | У1 | ХЛ1 | УХЛ1 |
| Диапазон температуры окружающей среды, °С | От минус 40 до
плюс 40 |
От минус 60 до плюс 40 | |
| Диапазон температур рабочей среды, °С | От минус 40 до
плюс 425 |
От минус 60 до плюс 425 | |
| Материал основных деталей затвора* | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
* Возможно изготовление затвора из сталей других марок по требованиям заказчика
Примечание
Внешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

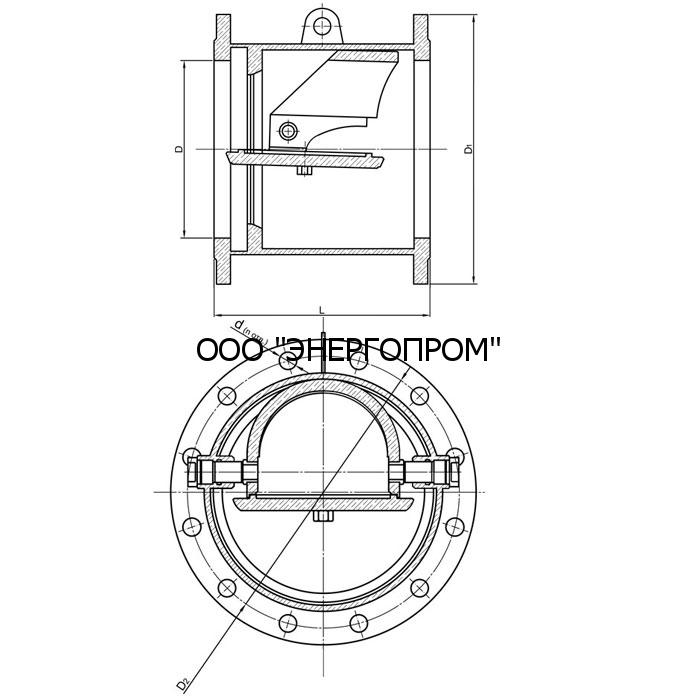

Таблица 1 — Основные габаритные и присоединительные размеры
| Номинальный диаметр,
DN |
Номинальное давление, PN, МПа | Размеры, мм |
n |
||||
|
L |
D |
D1 |
D2 |
d |
|||
| 500 | 2,5 | 650 | 500 | 730 | 660 | 39 | 20 |
| 4,0 | 700 | 495 | 755 | 670 | 45 | ||
| 600 | 2,5 | 810 | 600 | 840 | 779 | 39 | 20 |
| 4,0 | 860 | 595 | 890 | 795 | 52 | ||
|
700 |
1,0 | 830 | 692 | 895 | 840 | 30 |
24 |
| 1,6 | 860 | 910 | 39 | ||||
| 2,5 | 890 | 690 | 960 | 875 | 45 | ||
| 4,0 | 920 | 695 | 995 | 900 | 52 | ||
| 800 | 1,0 | 960 | 792 | 1010 | 950 | 33 | 24 |
| 1,6 | 1020 | 39 | |||||
