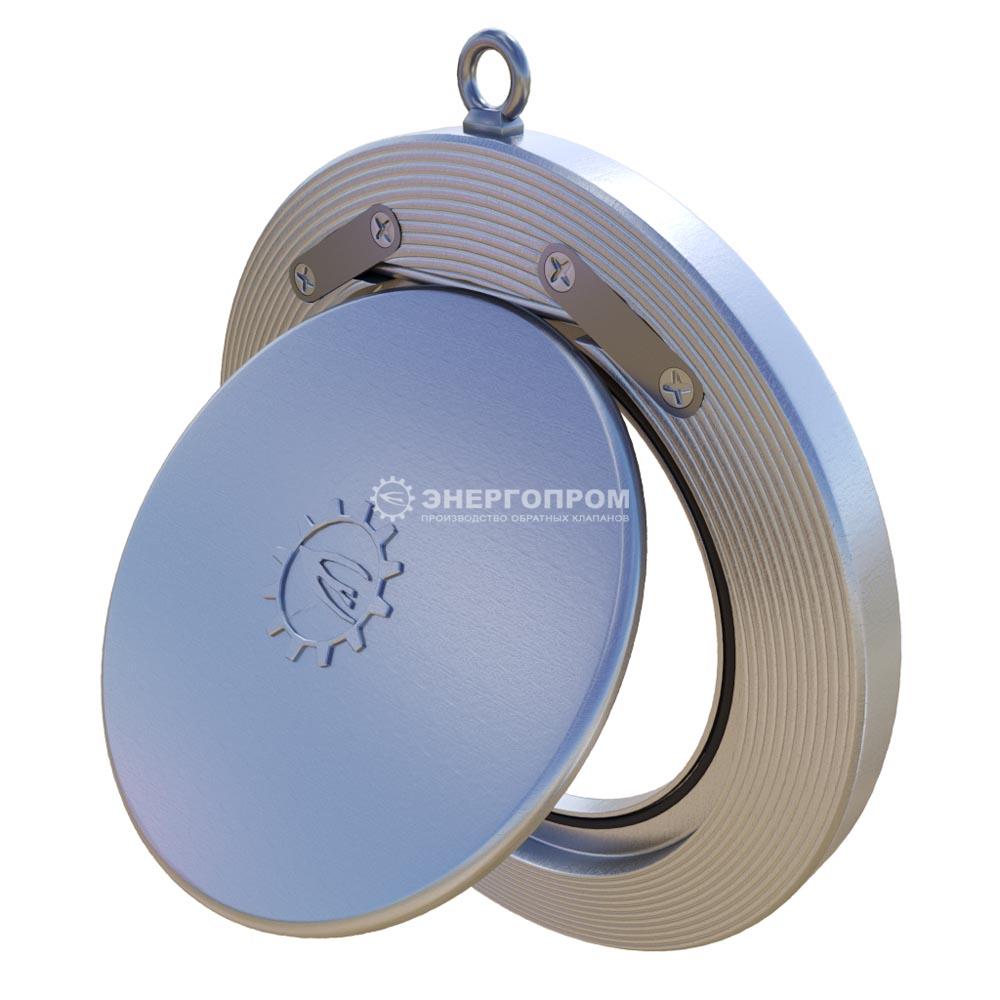

Затвор (клапан) обратный поворотный стальной межфланцевый однодисковый 19с38нжМ предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.
Затворы (клапаны) обратные поворотные устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Изготовление и поставка ТУ3742-002-12005818-2013
Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016
Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018
Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика.
По требованию заказчика, изготавливаем клапана 19с38нжМ с возвратной пружиной. Подпружиненная захлопка, в некоторых случаях, позволяет клапану работать более эффективно.
| Наименование параметра | Значение | ||
| Таблица фигуры | 19с38нжМ,
19с38рМ, 19с38пМ |
19лс38нжМ,
19лс38рМ, 19лс38пМ |
19нж38нжМ,
19нж38рМ 19нж38пМ |
| Номинальный диаметр, Ду | 50; 80; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600 | ||
| Рабочее давление, Ру МПа (кгс/см2) | 1,0(10); 1,6(16); 2,5(25); 4,0(40); 6,3(63) | ||
| Присоединение к трубопроводу | Межфланцевое | ||
|
Рабочая среда |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | ||
| Климатическое исполнение по ГОСТ 15150–69 | У1 | ХЛ1 | УХЛ1 |
| Диапазон температуры окружающей среды, °С | От минус 40 до
плюс 40 |
От минус 60 до плюс 40 | |
| Диапазон температур рабочей среды, °С | От минус 40 до
плюс 400 |
От минус 60 до плюс 400 | |
| Материал основных деталей затвора* | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
* Возможно изготовление затвора из сталей других марок, а также использование различных типов уплотнительных поверхностей по требованиям заказчика.
Примечание
Внешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

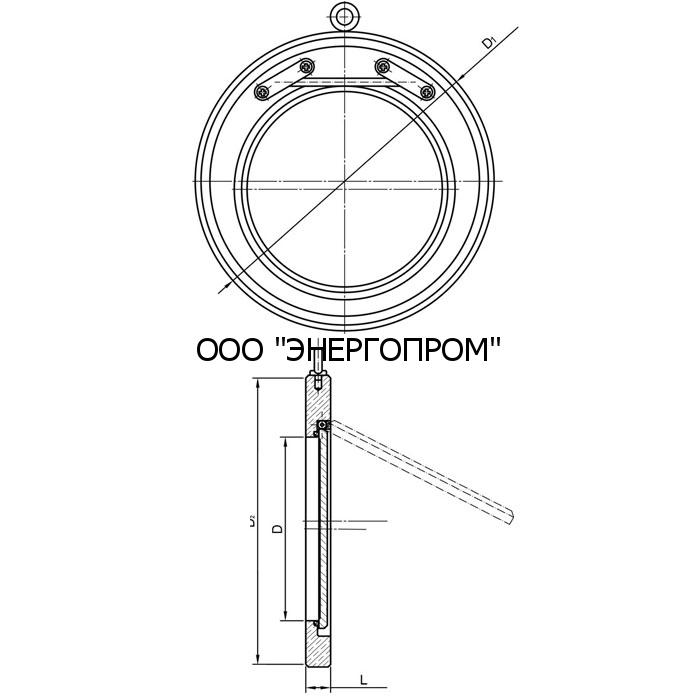

Таблица 1 — Основные габаритные и присоединительные размеры
| Номинальный диаметр,
DN |
Номинальное давление, PN, МПа | Размеры, мм | |||
|
L |
D |
D1 |
D2 |
||
|
50 |
1,0 |
24 |
32 |
108 |
102 |
| 1,6 | |||||
| 2,5 | |||||
| 4,0 | 31 | ||||
| 6,3 | 25 | 30 | |||
|
80 |
1,0 |
22 |
47 |
139 |
133 |
| 1,6 | |||||
| 2,5 | |||||
| 4,0 | |||||
| 6,3 | 24 | 46 | |||
|
100 |
1,0 |
24 |
64 |
164 |
158 |
| 1,6 | |||||
| 2,5 | |||||
| 4,0 | |||||
| 6,3 | 32 | 62 | |||
| Номинальный диаметр,
DN |
Номинальное давление, PN, МПа | Размеры, мм | |||
|
L |
D |
D1 |
D2 |
||
|
150 |
1,0 | 24 |
95 |
218 |
212 |
| 1,6 | |||||
| 2,5 | 27 | ||||
| 4,0 | 94 | ||||
| 6,3 | 30 | 92 | |||
|
200 |
1,0 | 30 |
136 |
274 | 268 |
| 1,6 | |||||
| 2,5 | 32 | 284 | 278 | ||
| 4,0 | 134 | 291 | 285 | ||
| 6,3 | 132 | ||||
|
250 |
1,0 | 32 |
195 |
326 | 320 |
| 1,6 | |||||
| 2,5 | 34 | 341 | 335 | ||
| 4,0 | 36 | 191 | 351 | 345 | |
| 6,3 | 188 | ||||
|
300 |
1,0 |
34 |
242 | 378 | 370 |
| 1,6 | |||||
| 2,5 | 398 | 390 | |||
| 4,0 | 240 | 418 | 410 | ||
| 6,3 | 40 | 235 | |||
|
350 |
1,0 | 40 |
280 |
438 | 430 |
| 1,6 | |||||
| 2,5 | 42 | 458 | 450 | ||
| 4,0 | 473 | 465 | |||
| 6,3 | 44 | 273 | |||
|
400 |
1,0 |
46 |
326 |
500 | 482 |
| 1,6 | |||||
| 2,5 | 513 | 505 | |||
| 4,0 | 543 | 535 | |||
| 6,3 | 48 | 317 | |||
|
500 |
1,0 | 48 | 411 | 593 | 585 |
| 1,6 | |||||
| 2,5 | 50 | 410 | 623 | 615 | |
| 4,0 | 52 | 406 | |||
| 600 | 1,0 |
52 |
495 | 695 | 685 |
| 1,6 | |||||
| 2,5 | 493 | 730 | 720 | ||
Каталог. Клапан обратный поворотный стальной межфланцевый
Скачать Каталог PDF 19с38нж(р,п)М ДУ50-500 Ру16-63 межфланцевый
Скачать Каталог 19с38нж на клапана с датой выпуска до 2021 года. Не рекомендуется для использования в новых проектах, только для замены ранее установленных клапанов.
Скачать Каталог 19с38нжМ Ду32-600 Ру10-63 межфланцевый (old)
