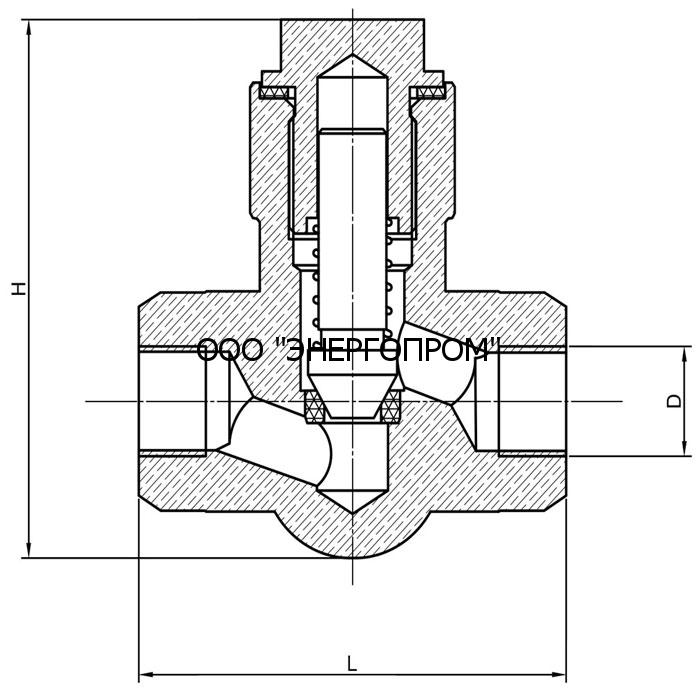

16с48нж ДУ15-25 Ру100-160 подъемный муфтовый, под приварку, фланцевый

Клапан обратный подъемный типа 16с48нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.

Клапан обратный соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».

Клапаны обратные типа 16с48нж устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.

Изготовление и поставка ТУ3742-002-12005818-2013

Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016

Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018

Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика

Основные технические данные

Наименование параметра Значение
Номинальный диаметр, Ду 10, 15, 20, 25
Номинальное давление, Ру 100; 160 (10,0; 16,0 МПа)
Тип присоединения к трубопроводу Муфтовый, фланцевый, под приварку


Рабочая среда

вода, пар, жидкие и газообразные нефтепродукты, природный газ, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей,скорость коррозии в которых не более 0,2 мм/год.
Скорость потока, не более жидкости 6 м/с
газа 50 м/с
Температура рабочей среды от минус 40 до плюс 4000С
Температура окружающей среды от минус 40 до плюс 400С
Климатическое исполнение У (категория 1) по ГОСТ 15150-69
Герметичность затвора Класс «С» по ГОСТ 9544-2015
Полный средний ресурс не менее 3000 циклов
Изготовление и поставка ТУ3742-002-12005818-2013

Материал основных деталей

Наименование детали Материал детали
1 Корпус Сталь 20Л/ 09г2с/ Сталь 12Х18Н10Т
2 Золотник Сталь 12Х18Н10Т
3 Пробка Сталь 12Х18Н10Т
4 Прокладка Фторопласт Ф-4/ Медь М3
5 Пружина Пружинная сталь



По требованию заказчика подъемный клапан 16с48нж изготавливается под приварку, фланцевый, фланцевый с КОФ и крепежом, муфтовый.

Диаметры Ду10, Ду15, Ду20, Ду25 на давление Ру100, Ру160

Исполнения 16с48нж, 16лс48нж, 16нж48нж

Основные материалы 16с48нж — сталь 20, 16лс48нж- сталь 09г2с, 16нж48нж-сталь 12х18н10т

Категория У1, ХЛ1, УХЛ1 по ГОСТ 15150-69

Примечание

Внешний вид и конструкция клапана обратного подъемного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.



Скачать Каталог PDF — 16с48нж Ду15 Ру160 муфтовый

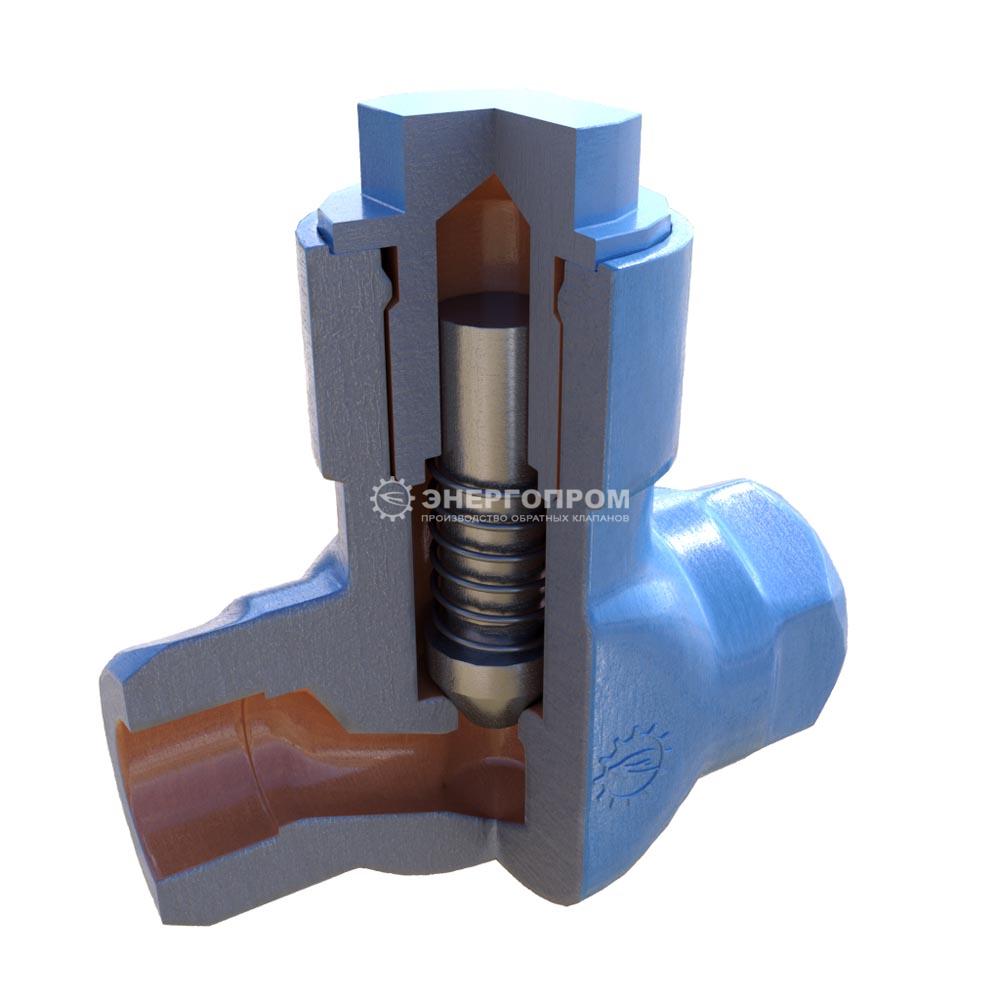

Фото клапана обратного подъемного стального муфтового 16с48нж
