Затвор (клапан) обратный поворотный типа 19с11нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.
Затвор (клапан) обратный поворотный соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».
Затворы (клапаны) обратные поворотные устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Изготовление и поставка ТУ3742-002-12005818-2013
Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016
Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018
Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика
Основные параметры
| Наименование параметра | Значение | ||
| Таблица фигуры | 19с11нж | 19лс11нж | 19нж11нж |
| Номинальный диаметр, Ду | 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200;250; 300; 350; 400 | ||
| Рабочее давление, Ру МПа (кгс/см2) | 0,6(6); 1,0(10); 1,6(16); 2,5(25); 4,0(40); 6,3(63); 10(100); 16(160); 20(200); 25(250) | ||
| Присоединение к трубопроводу | Межфланцевый, стяжной под приварку | ||
|
Рабочая среда |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | ||
| Климатическое исполнение по ГОСТ 15150–69 | У1 | ХЛ1 | УХЛ1 |
| Диапазон температуры окружающей среды, °С | От минус 40 до
плюс 40 |
От минус 60 до плюс 40 | |
| Диапазон температур рабочей среды, °С | От минус 40 до
плюс 400 |
От минус 60 до плюс 400 | |
| Материал основных деталей затвора* | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
* Возможно изготовление затвора из сталей других марок по требованиям заказчика
Примечание
Внешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

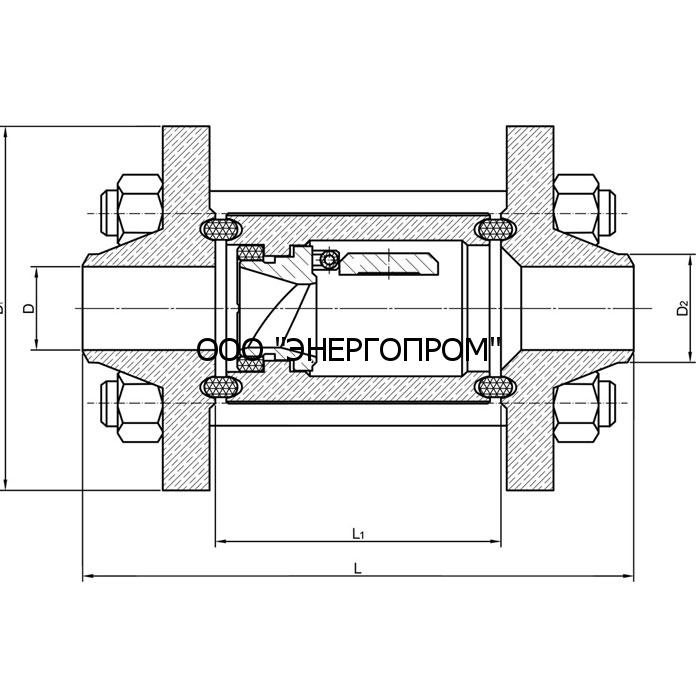

Таблица 1 — Основные габаритные и присоединительные размеры 19с11нж Ду25-Ду100 Ру6-250
| Номинальный диаметр, DN | Номинальное давление, PN,
МПа |
Размеры, мм | ||||
| D | D1 | D2 | L | l1 | ||
|
25 |
0,6 |
25 |
33 |
100 | 145 |
80 |
| 1,0 |
115 |
160 | ||||
| 1,6 | ||||||
| 2,5 | 155 | |||||
| 4,0 | ||||||
| 6,3 |
135 |
195 |
||||
| 10,0 | ||||||
| 16,0 | ||||||
| 20,0 | 36 | 150 | 205 | |||
| 25,0 | ||||||
|
32 |
0,6 |
31 |
39 |
120 | 215 |
145 |
| 1,0 |
135 |
230 | ||||
| 1,6 | ||||||
| 2,5 | 235 | |||||
| 4,0 | ||||||
| 6,3 |
150 |
270 | ||||
| 10,0 | 245 |
120 |
||||
| 16,0 |
255 |
|||||
| 20,0 | 43 | 160 | ||||
| 25,0 | ||||||
|
40 |
0,6 |
38 |
46 |
130 | 220 |
145 |
| 1,0 |
145 |
235 | ||||
| 1,6 | ||||||
| 2,5 | 240 | |||||
| 4,0 | ||||||
| 6,3 |
37 |
165 |
280 | |||
| 10,0 |
140 |
|||||
| 16,0 |
290 |
|||||
| 20,0 | 36 | 49 | 170 | |||
| 25,0 | ||||||
|
50 |
0,6 |
49 |
58 |
140 | 225 |
150 |
| 1,0 |
160 |
240 | ||||
| 1,6 |
245 |
|||||
| 2,5 | ||||||
| 4,0 | 48 | |||||
| 6,3 | 47 | 175 | 290 | |||
| 10,0 | 45 | 195 | 295 | |||
| 16,0 | 195 | 305 | ||||
| 20,0 | 46 | 61 | 210 | 345 | ||
| 25,0 | 49 | 60 | 215 | 370 | ||
| Номинальный диаметр, DN | Номинальное давление, PN,
МПа |
Размеры, мм | ||||
| D | D1 | D2 | L | l1 | ||
|
65 |
0,6 |
66 |
77 |
160 | 240 |
165 |
| 1,0 |
180 |
260 | ||||
| 1,6 | 265 | |||||
| 2,5 | 270 | |||||
| 4,0 | ||||||
| 6,3 | 64 | 315 | ||||
| 10,0 | 62 | 220 | 330 | |||
| 16,0 | 340 | |||||
| 20,0 | 68 | 90 | 260 | 405 | ||
| 25,0 | ||||||
|
80 |
0,6 |
78 |
90 |
185 | 270 |
190 |
| 1,0 |
195 |
290 | ||||
| 1,6 | 295 | |||||
| 2,5 | 300 | |||||
| 4,0 | 305 | |||||
| 6,3 |
77 |
210 | 340 | |||
| 10,0 | 230 | 350 | ||||
| 16,0 | 390 | |||||
| 20,0 | 70 | 89 | 290 | 460 | ||
| 25,0 | 67 | 265 | 440 | 205 | ||
|
100 |
0,6 |
96 |
110 |
205 | 300 |
215 |
| 1,0 | 215 | 315 | ||||
| 1,6 | 320 | |||||
| 2,5 | 230 | 335 | ||||
| 4,0 | 350 | |||||
| 6,3 | 94 | 250 | 375 | |||
| 10,0 | 92 | 265 | 415 | |||
| 16,0 | 435 | |||||
| 20,0 | 90 | 114 | 360 | 570 | ||
| 25,0 | 92 | 114 | 265 | 455 | ||
Таблица 2 — Основные габаритные и присоединительные размеры 19с11нж Ду32-400 Ру10-250
| Номинальный диаметр, DN | Номинальное давление, PN,
МПа |
Рисунок |
Размеры, мм | |||
| d | D | D1 | L | |||
|
32 |
1,0 |
Рисунок 1 |
31 |
39 |
135 |
230 |
| 1,6 | ||||||
| 2,5 | 235 | |||||
| 4,0 | ||||||
| 6,3 |
150 |
270 | ||||
| 10,0 |
Рисунок 2 |
245 | ||||
| 16,0 |
255 |
|||||
| 20,0 | 43 | 160 | ||||
| 25,0 | ||||||
|
40 |
1,0 |
Рисунок 1 |
38 |
46 |
145 |
235 |
| 1,6 | ||||||
| 2,5 | 240 | |||||
| 4,0 | ||||||
| 6,3 |
37 |
165 |
280 | |||
| 10,0 |
Рисунок 2 |
|||||
| 16,0 |
295 |
|||||
| 20,0 | 36 | 49 | 170 | |||
| 25,0 | 38 | 48 | 185 | |||
|
50 |
1,0 |
Рисунок 1 |
49 |
58 |
160 |
240 |
| 1,6 |
245 |
|||||
| 2,5 | ||||||
| 4,0 | 48 | |||||
| 6,3 | 47 | 175 | 290 | |||
| 10,0 |
Рисунок 2 |
45 | 195 | 295 | ||
| 16,0 | 305 | |||||
| 20,0 | 46 | 61 | 210 | 345 | ||
| 25,0 | 48 | 60 | 200 | 370 | ||
|
65 |
1,0 |
Рисунок 1 |
66 |
77 |
180 |
260 |
| 1,6 | 265 | |||||
| 2,5 | 270 | |||||
| 4,0 | ||||||
| 6,3 | 64 | 200 | 315 | |||
| 10,0 |
Рисунок 2 |
62 | 220 | 330 | ||
| 16,0 | 340 | |||||
| 20,0 | 68 | 90 | 260 | 405 | ||
| 25,0 | 60 | 76 | 230 | |||
| Номинальный диаметр, DN | Номинальное давление, PN,
МПа |
Рисунок |
Размеры, мм | |||
| d | D | D1 | L | |||
|
80 |
1,0 |
Рисунок 1 |
78 |
90 |
195 |
290 |
| 1,6 | 295 | |||||
| 2,5 | 300 | |||||
| 4,0 | 305 | |||||
| 6,3 | 77 | 210 | 340 | |||
| 10,0 |
Рисунок 2 |
75 | 230 | 350 | ||
| 16,0 | 390 | |||||
| 20,0 | 80 | 110 | 290 | 460 | ||
| 25,0 | 102 | 255 | 440 | |||
|
100 |
1,0 |
Рисунок 1 |
96 |
110 |
215 | 315 |
| 1,6 | 320 | |||||
| 2,5 | 230 | 335 | ||||
| 4,0 | 350 | |||||
| 6,3 | 94 | 250 | 375 | |||
| 10,0 |
Рисунок 2 |
92 | 265 | 415 | ||
| 16,0 | 435 | |||||
| 20,0 | 102 | 135 | 360 | 570 | ||
| 25,0 | 99 | 127 | 300 | 490 | ||
|
150 |
1,0 |
Рисунок 1 |
146 |
161 |
280 | 395 |
| 1,6 | ||||||
| 2,5 | 300 | 415 | ||||
| 4,0 | 145 | |||||
| 6,3 | 142 | 340 | 490 | |||
| 10,0 |
Рисунок 2 |
136 | 350 | 530 | ||
| 16,0 | 550 | |||||
| 20,0 | 150 | 196 | 440 | 670 | ||
| 25,0 | 143 | 178 | 390 | 610 | ||
|
200 |
1,0 |
Рисунок 1 |
202 |
222 |
335 | 455 |
| 1,6 | 460 | |||||
| 2,5 | 360 | 490 | ||||
| 4,0 | 200 | 375 | 510 | |||
| 6,3 | 198 | 405 | 560 | |||
| 10,0 |
Рисунок 2 |
190 | 430 | 630 | ||
| 16,0 | 640 | |||||
| 20,0 | 192 | 248 | 535 | 810 | ||
|
250 |
1,0 |
Рисунок 1 |
254 |
278 |
390 | 475 |
| 1,6 | 405 | 485 | ||||
| 2,5 | 425 | 505 | ||||
| 4,0 | 252 | 445 | 555 | |||
| 6,3 | 246 | 470 | 585 | |||
| Номинальный диаметр, DN | Номинальное давление, PN,
МПа |
Рисунок |
Размеры, мм | |||
| d | D | D1 | L | |||
|
250 |
10,0 |
Рисунок 2 |
236 | 278 | 500 | 690 |
| 16,0 | 700 | |||||
| 20,0 | 254 | 330 | 670 | 970 | ||
|
300 |
1,0 |
Рисунок 1 |
303 |
330 |
440 | 530 |
| 1,6 | 460 | |||||
| 2,5 | 485 | 560 | ||||
| 4,0 | 301 | 510 | ||||
| 6,3 | 294 | 530 | 640 | |||
| 10,0 | Рисунок 2 | 284 | 585 | 770 | ||
| 16,0 | 780 | |||||
|
400 |
1,0 |
Рисунок 1 |
398 |
432 |
565 | 620 |
| 1,6 | 580 | 650 | ||||
| 2,5 | 610 | 690 | ||||
| 4,0 | 655 | 690 | ||||
| 6,3 | 386 | 670 | 770 | |||
| 10,0 | Рисунок 2 | 376 | 715 | 900 | ||
Рисунок 1 — Общий вид затвора с номинальным давлением Ру≤6,3 МПа
Рисунок 2 — Общий вид затвора с номинальным давлением Ру>6,3 МПа
Пример условного обозначения затвора обратного поворотного с диаметром условного прохода Ду50 мм, давлением условным Ру16, межфланцевого стяжного с концами под приварку, с климатическим исполнением У1, со стандартной строительной длиной, с классом герметичности не ниже «G»:
19с11нж Ду50 Ру16 стяжной, под приварку ТУ 3742-002-12005818-2013
Пример условного обозначения затвора обратного поворотного с диаметром условного прохода Ду50 мм, давлением условным Ру16, межфланцевого стяжного под приварку, с климатическим исполнением УХЛ1, из стали 06ХН28МДТ, строительной длиной L=270, с классом герметичности «А»:
19нж11нж Ду50 Ру16 стяжной, под приварку, УХЛ1, сталь 06ХН28МДТ, класс «А», L=270 ТУ 3742-002-12005818-2013
Каталог клапан обратный на высокое давление межфланцевый 19с11нж
Скачать Каталог PDF 19с11нж, 19лс11нж, 19нж11нж Ду32-400 Ру10-250 межфланцевый
