19с38нж ДУ15-600 РУ10-63 поворотный межфланцевый

Затвор (клапан) обратный поворотный типа 19с38нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.

Затвор (клапан) обратный поворотный соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».

Затворы (клапаны) обратные поворотные устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.

Изготовление и поставка ТУ3742-002-12005818-2013

Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016

Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018

Код ОКПД2 28.14.11.132; Код ТН ВЭД ТС 8481309108

Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика

Цены на обратные клапана можно изучить в разделе Прайс-лист.

Основные сведения

Наименование параметра Значение
Таблица фигуры 19с38нж 19лс38нж 19нж38нж
Номинальный диаметр, Ду 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450; 500; 600

Возможно изготовление до ДУ1200 по требованиям заказчика

Рабочее давление, Ру МПа (кгс/см2) 1,0(10); 1,6(16); 2,5(25); 4,0(40); 6,3(63)
Присоединение к трубопроводу Межфланцевый, стяжной под приварку


Рабочая среда

Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год
Климатическое исполнение по ГОСТ 15150–69 У1 ХЛ1 УХЛ1
Диапазон температуры окружающей среды, °С От минус 40 до

плюс 40

От минус 60 до плюс 40
Диапазон температур рабочей среды, °С От минус 40 до

плюс 425

От минус 60 до плюс 425
Материал основных деталей затвора* Сталь 20 Сталь 09Г2С Сталь 12Х18Н10Т

* Изготавливаем затворы  нестандартных диаметров и давлений по требованиям заказчика

* Межфланцевые клапана 19с38нж комплектуются ответными фланцами по ГОСТ 33259-2015 тип 11, ГОСТ 12821-80, воротниковые фланцы под приварку, а также крепежом, шпильками, гайками, прокладками.

* Возможно изготовление затвора из сталей других марок по требованиям заказчика

Примечание

Внешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

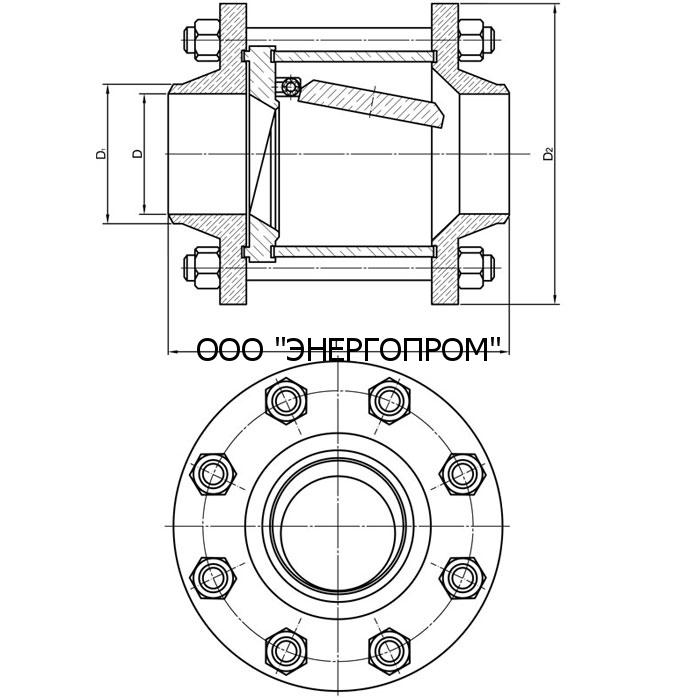

Таблица 1 — Основные габаритные и присоединительные размеры

Номинальный диаметр,

DN

Номинальное давление,

PN, МПа

Размеры, мм
L D D1 D2




15

1,0

115





12





19



95

1,6
2,5
4,0
6,3 140 105




20

1,0

120





18





26



105

1,6
2,5
4,0
6,3 140 125




25

1,0

140





25





33



115

1,6
2,5
4,0
6,3 160 135




32

1,0

140





31





39



135

1,6
2,5
4,0
6,3 160 150



Номинальный диаметр,

DN

Номинальное давление,

PN, МПа

Размеры, мм
L D D1 D2




40

1,0

150



38





46



145

1,6
2,5
4,0
6,3 170 37 165




50

1,0

180



49





58



160

1,6
2,5
4,0 48
6,3 235 47 175




65

1,0

200



66





77



180

1,6
2,5
4,0
6,3 245 64 200




80

1,0 220

78





90



195

1,6
2,5 230
4,0
6,3 265 77 210




100

1,0

235



96





110

215
1,6
2,5 230
4,0 280
6,3 290 94 250




125

1,0

260



121





135

245
1,6
2,5 270
4,0 120
6,3 370 118 295




150

1,0

280



146





161

280
1,6
2,5 300
4,0 145
6,3 370 142 340




200

1,0 315

202





222

335
1,6
2,5 350 360
4,0 370 200 375
6,3 420 198 405



Номинальный диаметр,

DN

Номинальное давление,

PN, МПа

Размеры, мм
L D D1 D2




250

1,0 380

254





278

390
1,6 405
2,5 400 425
4,0 445 252 445
6,3 480 246 470




300

1,0 445

303





330

440
1,6 460
2,5 460 485
4,0 525 301 510
6,3 540 294 530




350

1,0 490

351





382

500
1,6 520
2,5 520 550
4,0 580 570
6,3 630 342 595




400

1,0 540

398





432

565
1,6 550 580
2,5 610
4,0 670 655
6,3 710 386 670


450

1,0 590

450



484

615
1,6 600 640
2,5 660
4,0 720 448 680
500 1,0 665 501 535 670
1,6 680 710
600 1,0 765 602 636 780
1,6 780 840

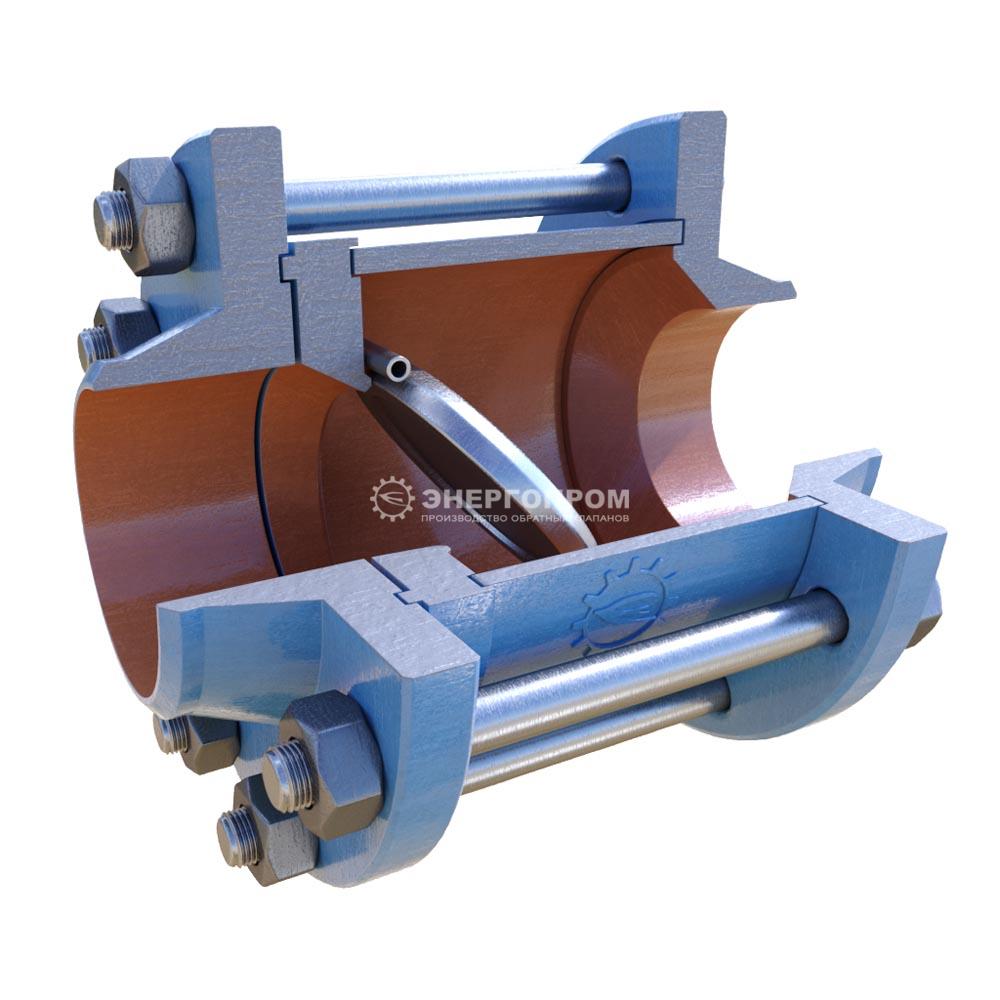

Фото клапанов обратных 19с38нж



По  заказу потребителей ООО «Энергопром» изготавливает клапана по аналогии с чертежом ГЛ 44110 таблица фигур 19с38нж  ТУ3742-010-00218087-96 для установки на трубопроводах с целью предотвращения  обратного потока среды.

19с38нж Ду50-200 мф

19с38нж Ду50-200 мф

Диаметр ДУ D D2 D1 L L1 L2 Масса, кг
50 175 88 72 215 77 12 13.5
65 200 110 94 245 97 15 19.3
80 210 121 105 260 112 17 23.7
100 250 150 128 295 137 23 39
150 340 217 197 390 176 23 82
200 405 271 251 430 206 23 131

Каталог с техническими характеристиками клапана обратного 19с38нж

Скачать Каталог PDF 19с38нж Ду15-600 Ру10-63 межфланцевый с КОФ
