Затвор (клапан) обратный поворотный типа 19с73нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах.
Затвор (клапан) обратный поворотный соответствует требованиям технического регламента «О безопасности магистральных трубопроводов».
Затворы (клапаны) обратные поворотные устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Изготовление и поставка ТУ3742-002-12005818-2013
Декларация ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением» ТС № RU Д-RU.МЮ62.В.02879 от 17.03.2016
Декларация ТР ТС 010/2011 «О безопасности машин и оборудования» ЕАЭС N RU Д-RU.АД71.В.00271/18 от 28.11.2018
Герметичность затвора по ГОСТ 9544-2015 по требованию заказчика
Основные параметры
| Наименование параметра | Значение | ||
| Таблица фигуры | 19с73нж | 19лс73ж | 19нж73нж |
| Номинальный диаметр, Ду | 150; 200; 250; 300 | ||
| Рабочее давление, Ру МПа (кгс/см2) | 1,0(10); 1,6(16); 2,5(25); 4,0(40); 6,3(63) | ||
| Присоединение к трубопроводу | Стяжной, под приварку | ||
|
Рабочая среда |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год | ||
| Климатическое исполнение по ГОСТ 15150–69 | У1 | ХЛ1 | УХЛ1 |
| Диапазон температуры окружающей среды, °С | От минус 40 до
плюс 40 |
От минус 60 до плюс 40 | |
| Диапазон температур рабочей среды, °С | От минус 40 до
плюс 400 |
От минус 60 до плюс 400 | |
| Материал основных деталей затвора* | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
* Возможно изготовление затвора из сталей других марок по требованиям заказчика
Примечание
Внешний вид и конструкция затвора обратного поворотного могут быть изменены в процессе совершенствования без особого уведомления, без ухудшения потребительских свойств и при условии поставки изделия с заказанными параметрами.

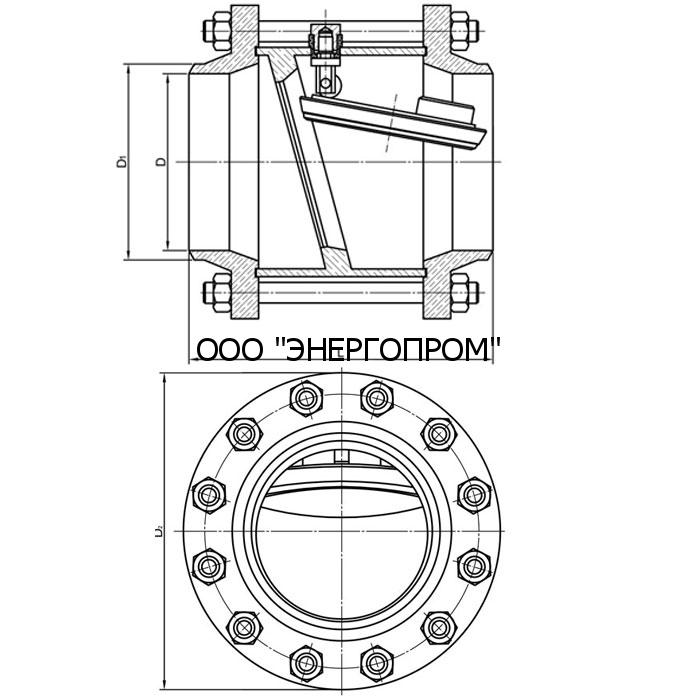

Таблица 1 — Основные габаритные и присоединительные размеры
| Номинальный диаметр,
DN |
Номинальное давление, PN, МПа | Размеры, мм | |||
|
L |
D |
D1 |
D2 |
||
|
150 |
1,0 | 250 |
146 |
161 |
280 |
| 1,6 | |||||
| 2,5 | 270 | 300 | |||
| 4,0 | 145 | ||||
| 6,3 | 320 | 142 | 340 | ||
|
200 |
1,0 | 310 |
202 |
222 |
335 |
| 1,6 | |||||
| 2,5 | 320 | 360 | |||
| 4,0 | 350 | 200 | 375 | ||
| 6,3 | 390 | 198 | 405 | ||
|
250 |
1,0 | 380 |
254 |
278 |
390 |
| 1,6 | 405 | ||||
| 2,5 | 410 | 425 | |||
| 4,0 | 450 | 252 | 445 | ||
| 6,3 | 490 | 246 | 470 | ||
|
300 |
1,0 | 380 |
303 |
330 |
440 |
| 1,6 | 390 | 460 | |||
| 2,5 | 420 | 485 | |||
| 4,0 | 470 | 301 | 510 | ||
| 6,3 | 500 | 294 | 530 | ||

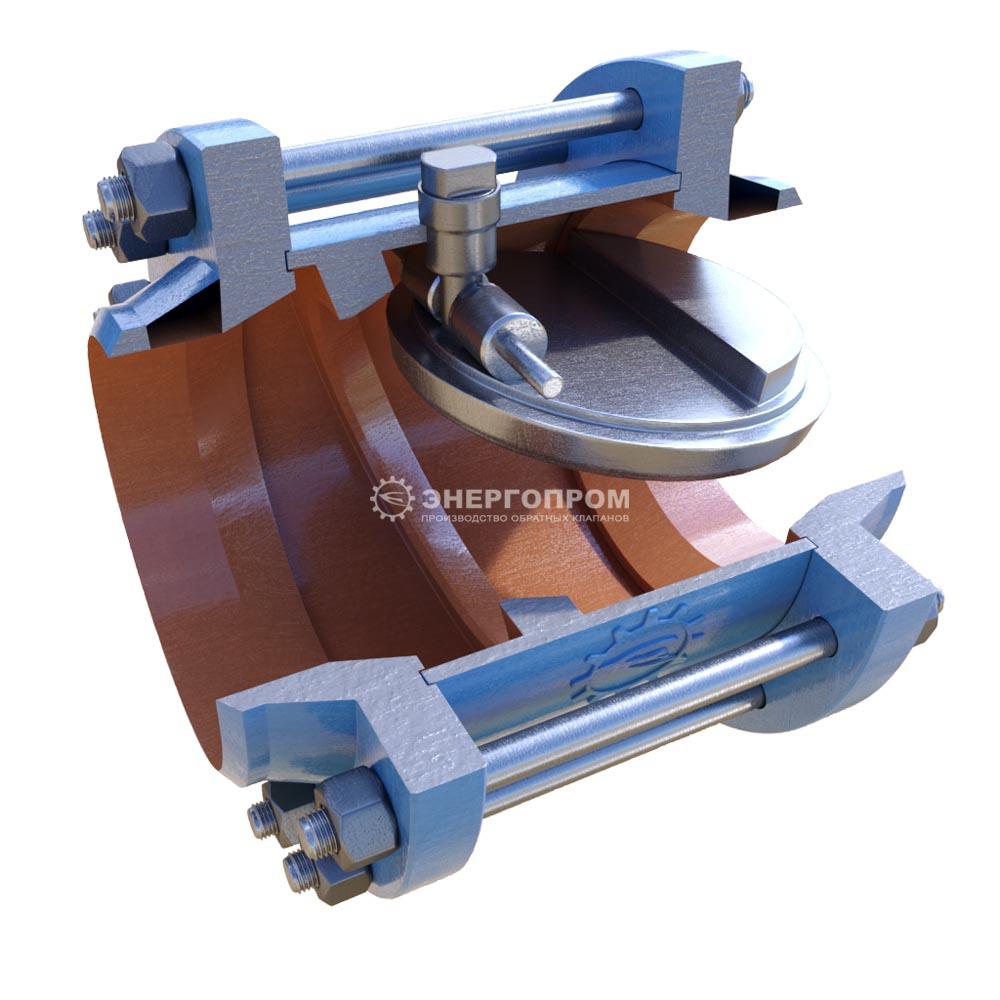

Фото затвор обратный 19с73нж
Каталог затвор обратный поворотный 19с73нж
Скачать Каталог PDF 19с73нж Ду150-300 Ру10-63 межфланцевый с КОФ
