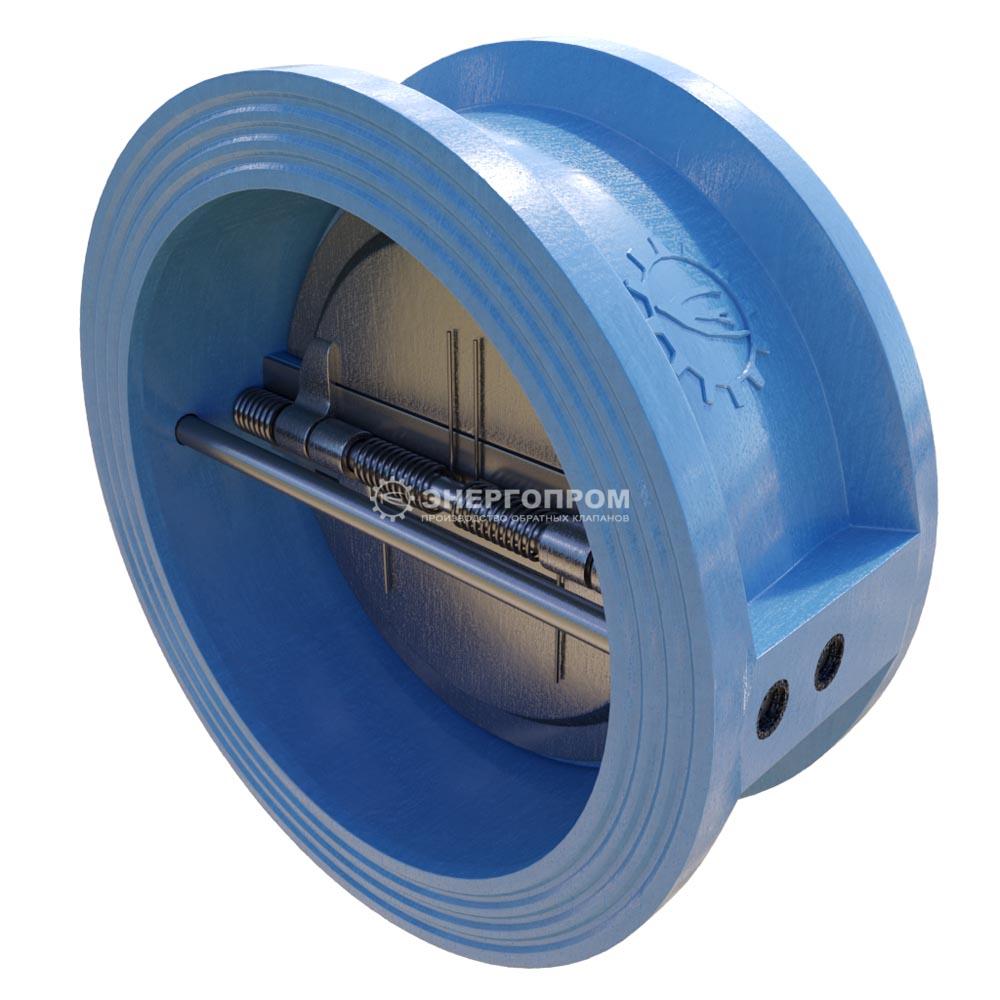

19ч23нж Ду40-1200 РУ16 двустворчатый чугунный клапан с нержавеющими створками

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор.

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности — B по ГОСТ 54808-2011

Расчетный срок эксплуатации — не менее 10 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем данному паспорту.

Габаритные размеры, рабочие давления, температуры, вес и Kv (таблица) клапана обратного двустворчатого межфланцевого 19ч23нж DN 40-1200, РN16.

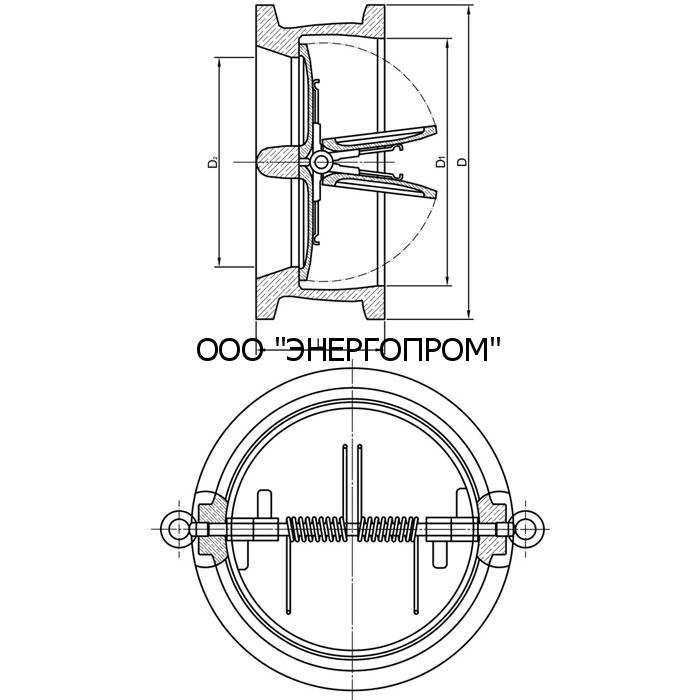

 Описание присоединительных размеров и подходящих стандартов присоединения клапана обратного двустворчатого межфланцевого чугунного.

Подходящие стандарты ответных фланцев

* ГОСТ 33259-2015 исполнение В, тип 01, тип 11

* ГОСТ 12815-80; 12817-80; 12818-80; 12819-80; 12820-80; 12821-80; 12822-80 Исполнение 1, ряд 1 или ряд 2 для всех DN

* DIN-EN 1092-1; DIN 2526 Form A,B,C,D,E

Инструкция по монтажу, установке и эксплуатации клапана обратного двустворчатого межфланцевого

1. Монтаж и эксплуатация изделия.

— К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.

• До начала монтажа необходимо произвести осмотр изделия.
• При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается.

2. Условия монтажа.

• Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности — B по ГОСТ 54808-2011
• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
• Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке
• Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения / поворота трубы.
  • Требуется о беспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
  • Поток среды должен быть направлен по стрелке на корпусе клапана.
  • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев
  • Затяжку крепежных болтов необходимо осуществлять равномерно
  • После запуска системы убедитесь в отсутствии протечек в местах присоединения
  • Не забудьте проверить на наличие утечек после нескольких часов работы

1. Условия эксплуатации.

• Клапаны обратные  двустворчатые не требуют постоянного ухода
• Периодически осматривайте клапан на предмет протечки среды.
• Проверку клапана можно провести при замене трубопроводов

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Не удаляйте с изделия ярлык с маркировкой и серийным номером.
• Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения

2. Условия транспортировки и хранения.

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Не допускается попадание посторонних предметов внутрь или падений изделия
• Проверку клапана можно провести при замене трубопроводов
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
• При транспортировке корпус изделия должен быть защищен от повреждений.3. Расчетный срок эксплуатации. Гарантийные обязательства.
  • Расчетный срок эксплуатации — не менее 10 лет, при использовании на воде соответствующей СанПиН 1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем техническому паспорту, инструкции по установке и эксплуатации и каталогам.
  • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
  • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

  Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции

Каталог. Клапан обратный двустворчатый чугунный подпружиненный межфланцевый с нержавеющими створками 19ч23нж(р)

Скачать Каталог PDF 19ч23нж(р) Ду40-1200 Ру16 межфланцевый двухстворчатый

2. Затвор двустворчатый чугунный пружинный межфланцевый с чугунными хромированными створками Ду40 — 600 Ру16

Скачать Каталог PDF 19ч23р Ду40-600 Ру16 межфланцевый двухстворчатый

1. Назначение

Затвор обратный чугунный двустворчатый межфланцевый ДУ 40 — 600 РУ16 предназначен для установки на трубопроводах для предотвращения обратного потока рабочей среды.

2. Основные технические данные

Номинальный диаметр- DN 50, 80, 100, 200, 250, 300, 350, 400, 500, 600
Давление номинальное- PN 1,6 МПа
Температура рабочей среды- не более 120 С
Тип присоединения -межфланцевый стяжной
Рабочая среда- питьевая, холодная, горячая вода и другие жидкие неагрессивные среды
Температура окружающей среды -от минус 15 до плюс 40 С
Средний ресурс — 1500 циклов
Средний срок службы — 10 лет

3. Материал основных деталей (см рис.)

1. Корпус — Чугун GG25
2. Диск — Чугун GGG40 c хромированием
3. Ось — Нержавеющая сталь AISI316
4. Пружина — Нержавеющая сталь AISI316
5. Уплотнение затвора — EPDM либо Этилен про.

Двустворчатый чугунный обратный клапан

4. Инструкция по установке и монтажу.

К монтажу, эксплуатации и обслуживанию затворов чугунных двустворчатых допускается персонал, изучивший устройство затворов, правила техники безопасности и требования руководства по эксплуатации.
Перед установкой на трубопровод затворы подвергаются осмотру и проверке, при этом необходимо осмотреть внутренние полости, поворотом створок проверить плавность и легкость хода. Монтаж двухдисковых чугунных клапанов проводить между фланцами исп. В ГОСТ 33259-2015 и стяжки их шпильками резьбовыми достаточной длины. Рабочее положение затвора в пространстве любое, при вертикальной установке, желательна подача среды снизу вверх. Направление движения рабочей среды по стрелке на корпусе.
Перед установкой затвора трубопровод должен быть очищен от пыли, грязи, окалины, песка и прочего для избежания повреждения уплотнительных поверхностей.
При монтаже затворов необходимо, чтобы фланцы на трубопроводе были установлены ровно без перекосов, обеспечивая необходимое между ними расстояние для установки межфланцевого клапана.
Затвор не должен испытывать нагрузок от трубопровода таких как изгиб, сжатие, кручение, растяжение, перекосы, неравномерная затяжка крепежа. Затяжка гаек на шпильках должна быть равномерной по всему периметру фланца.
Установка затвора на среду содержащую абразивные частицы не допускается.

5. Правила хранения и транспортировки.

Затворы хранить в помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 50 С до плюс 50 С.
Транспортирование затворов может производиться любым видом транспорта. Укладка затворов в транспортном средстве должна исключать возможность ударов друг о друга и появления механических повреждений, внутренние полости должны быть закрыты от загрязнения.

3. Клапан обратный  двустворчатый чугунный подпружиненный межфланцевый с  нержавеющими и чугунными створками Ду40 — 1200 Ру16 (обновленная конструкция 2023 г.)

Скачать Каталог PDF 19ч23(нж)р Ду40-1200 Ру16 межфланцевый двухстворчатый

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Клапан обратный предназначен для предотвращения обратного потока рабочей среды в трубопроводах и не является запорной арматурой.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Технические данные обратных 2-х створчатых клапанов.
Условный диаметр — Ду 40-1200
Условное давление — Ру  10/16 кг/см²
Рабочая среда — вода, неагрессивные жидкости.
Присоединение к трубопроводу — межфланцевое
Рабочая температура — -30 до +150°С
Давление открытия створок Роткр — 0,5 кг/см²

 СВЕДЕНИЯ О МАТЕРИАЛАХ ОСНОВНЫХ ДЕТАЛЕЙ

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ
3.1. Обратный клапан представляет собой устройство, состоящее из двух полукруглых подпружиненных створок  перемещающихся в корпусе в виде кольца . Конструкция выполнена таким образом, что при обратном потоке рабочей среды в трубопроводе, происходит срабатывание клапана (захлопываются створки), при этом перекрывается проходное сечение трубопровода.
3.2. Уплотнение седла клапана, обеспечивающие герметичное запирание створок клапана при срабатывании, выполняются из материала EPDM, обеспечивающего работу клапана при заданных температурах среды.
3.3. Обратный клапан монтируется между фланцами трубопровода через уплотнительные прокладки. Створки изготовлены из ковкого чугуна с защитным покрытием и из нержавеющей стали, смонтированы на центральной оси , под действием пружины  прижаты к седлу клапана. Ось клапана и пружина изготовлены из нержавеющей стали.
4. МОНТАЖ И ЭКСПЛУАТАЦИЯ
4.1 К монтажу, эксплуатации и обслуживанию клапанов допускается персонал изучивший устройство изделия, правила техники безопасности и требования настоящей инструкции.
4.2 На месте установки клапана должны быть предусмотрены проходы, достаточные для безопасного монтажа и обслуживания.
4.3 Перед установкой клапана необходимо тщательно промыть трубопровод и очистить от загрязнений.
4.4. Обратный клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, в вертикальном или горизонтальном положении. Направление потока среды должно совпадать с направлением открытия створок клапана.
4.5 При монтаже на горизонтальном трубопроводе ось клапана должна быть в вертикальном положении.
4.6 На вертикальном трубопроводе клапаны устанавливаются при движении потока среды снизу- вверх (на восходящем потоке). Для Ду<150 допускается установка на нисходящем движении потока
4.7 При эксплуатации необходимо соблюдать следующие условия:
— использовать клапан по назначению и в пределах температуры и давления, указанных в технических данных;
— производить периодические осмотры в сроки, установленные нормами и правилами организации, эксплуатирующей трубопровод;
— не производить работы по устранению дефектов при наличии давления в трубопроводе.
5. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
5.1 Клапан должен храниться в упаковке предприятия-изготовителя согласно условиям 5 по ГОСТ 15150. Воздух в помещении, в котором хранится изделие, не должен содержать коррозионно-активных веществ.
5.2 Транспортирование клапана должно соответствовать условиям хранения 5 по ГОСТ 15150.
6. УТИЛИЗАЦИЯ
Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке,установленном Законами РФ от 04 мая 1999 г. № 96 Ф3 «Об охране атмосферного воздуха» (в редакции от 01.01.2015), от 24 июня 1998 г. № 89-ФЗ (в редакции от 01.02.2015г) «Об отходах производства и потребления», от 10 января 2002 № 7-ФЗ «Об охране окружающей среды» (в редакции от 01.01.2015), а также другими российскими и региональными нормами, актами,правилами, распоряжениями и пр., принятыми во использование указанных законов.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1. Изготовитель гарантирует соответствие товара настоящему паспорту при соблюдении
Потребителем условий эксплуатации, транспортировки и хранения. Гарантийные
обязательства распространяются на все дефекты, возникшие по вине завода-изготовителя.
Гарантийный срок -1 год с даты продажи. Срок эксплуатации 10 лет.
7.2. Гарантия не распространяется на дефекты, возникшие в случаях:
— нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и
обслуживания изделия;
— наличия следов воздействия веществ, агрессивных к материалам изделия;
— наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
— повреждений, вызванных неправильными действиями потребителя;
— наличия механических повреждений или следов вмешательства в конструкцию изделия.
